ВНЕДРЕНИЕ НОВОЙ РОУ НА ПРЕДПРИЯТИИ — ПРОИЗВОДИТЕЛЕ МИНЕРАЛЬНЫХ УДОБРЕНИЙ
В производстве минеральных удобрений критически важна точность технологических параметров. Редукционно‑охладительная установка играет в этом ключевую роль: она подготавливает пар, понижая его давление и температуру до требуемых показателей.
1. Потребность заказчика
Специалисты ГК «HESS» столкнулись с комплексной задачей. Требовалось:
· разработать и поставить РОУ для строящегося цеха в предельно сжатые сроки;
· оперативно изготовить оборудование с учетом специфических технологических параметров заказчика, но с четкой координацией всех этапов — от проектирования до монтажа.
2. Решение
Сначала была полностью разработана и согласована технологическая и конструкторская часть проекта. В процессе работы обнаружились задержки по поставкам конденсатоотводчика и термометра. Чтобы не срывать график команда ГК «HESS» оперативно подобрала других поставщиков с аналогичными решениями. В результате все работы были завершены в срок.
3. Особенности проекта

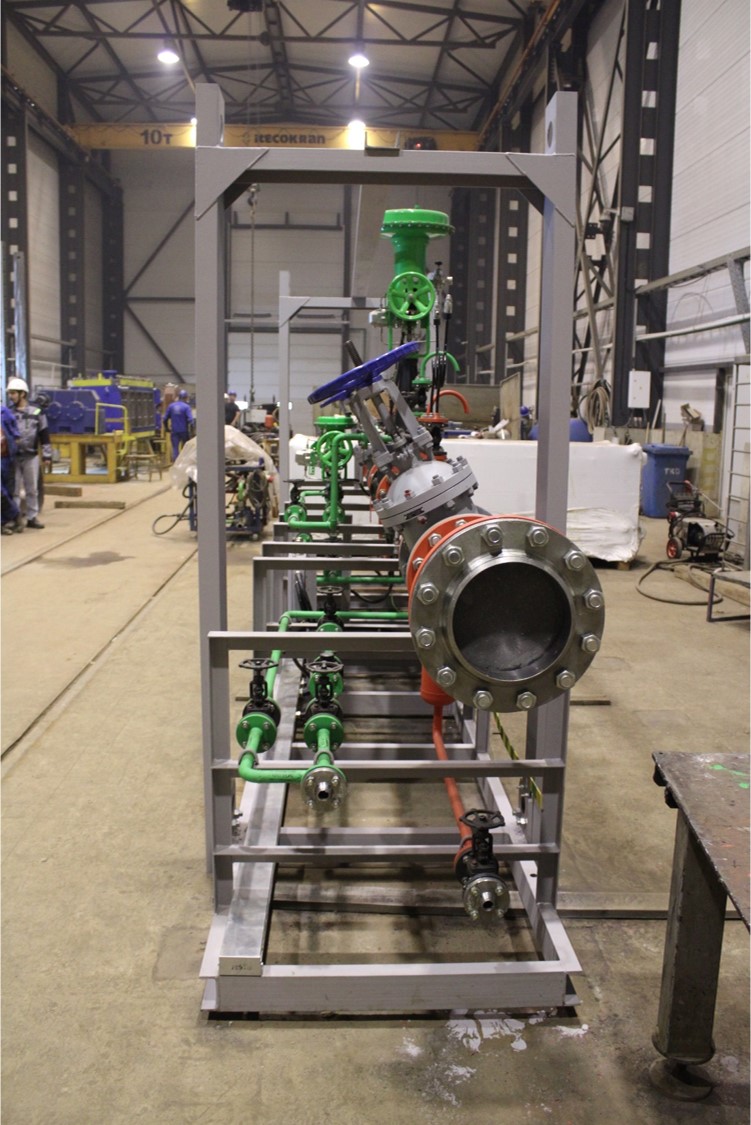

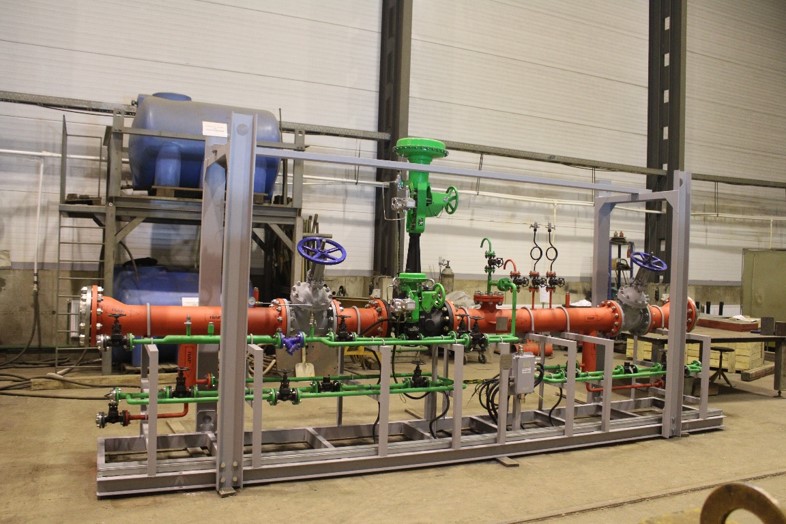

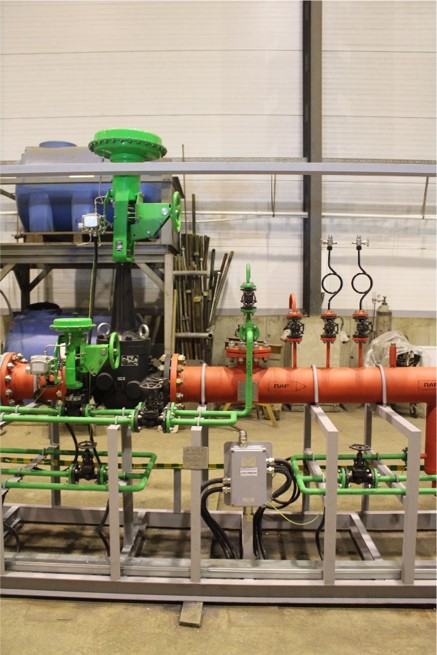

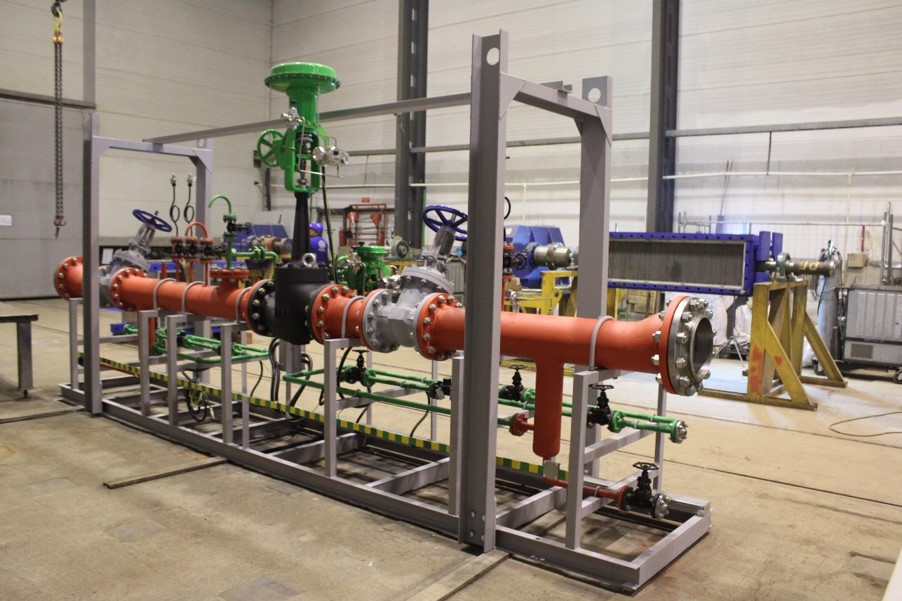

Редукционно‑охладительная установка предназначалась для цеха аммиачной селитры.
Технические характеристики
|
Параметр |
Значение |
|
Материал трубопроводов |
Сталь 09Г2С |
|
Климатическое исполнение установки |
У1 |
|
Температурные условия эксплуатации |
Абсолютный максимум температуры воздуха: +36 ∘C; Абсолютный минимум температуры воздуха: −45 ∘C |
|
Место присоединения |
Ответный фланец 250 25 11 1, сталь 20 |
|
Масса установки |
1845 кг |
| Параметр | Острый пар на входе | Редуцированный пар на выходе |
|---|---|---|
| Условный диаметр | 200 мм | 200 мм |
| Рабочее давление | 1,3 МПа | 0,45…0,9 МПа |
| Расчетное давление | 1,475 МПа | 1,3 МПа |
| Испытательное давление | 1,9 МПа | 1,7 МПа |
| Рабочая температура | 230 ∘C | 160–185 ∘C |
| Расчетная температура | 250 ∘C | 230 ∘C |
| Вес | 4 460 кг |
