РЕИНЖИНИРИНГ ТЕПЛООБМЕННИКА HESS ДЛЯ ТУРБОГЕНЕРАТОРА
Теплообменник — важная часть системы охлаждения турбогенератора. Он может работать с маслом или смесью воздуха и водорода. Его задача — отводить тепло от обмоток и подшипников. Это защищает оборудование от перегрева, делает его работу более надежной и помогает продлить срок службы.
1. Потребность заказчика
На ранее установленном теплообменнике HESS PT K4 500×3/2×300×5/11 обнаружены трещины. Причиной их появления стали гидроудары, возникшие при вытеснении скопившегося конденсата после резкого похолодания.
В ходе анализа было выявлено несоответствие: заказчик осуществлял регулирование через выход, тогда как правильная схема предполагает использование входа пара.
2. Решение
В короткие сроки выполнены следующие работы:
· отштампован новый пакет пластин;
· внедрена роликовая сварка для предотвращения трещин на паровой стороне;

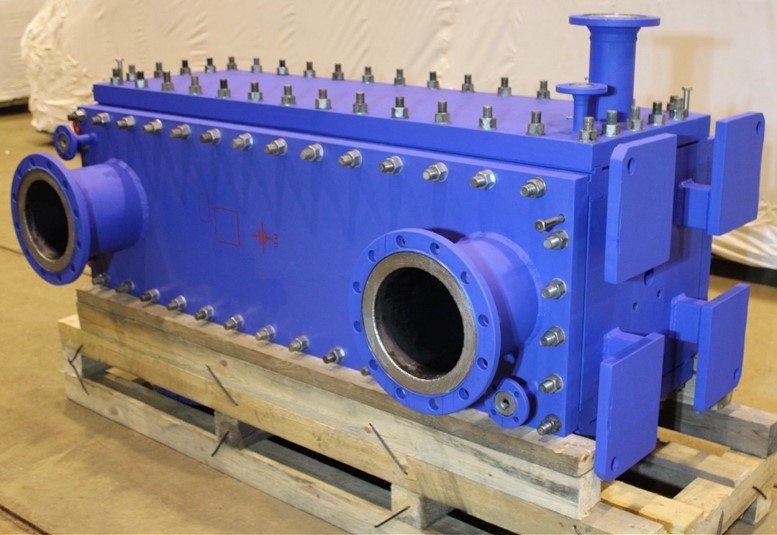

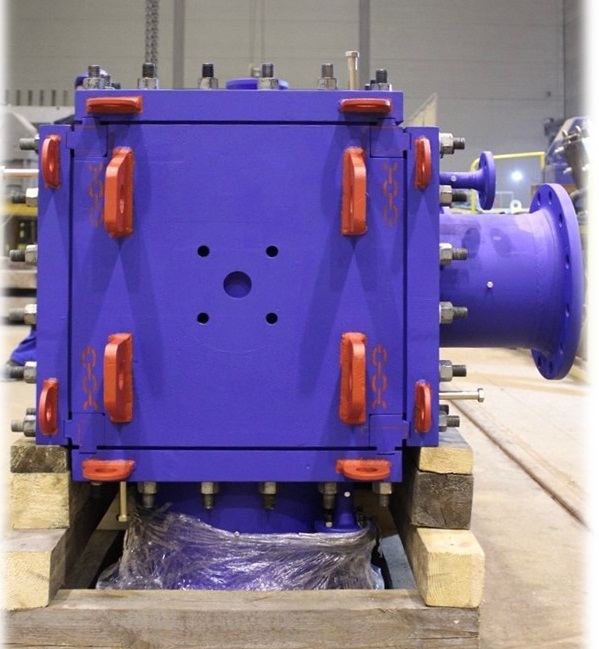

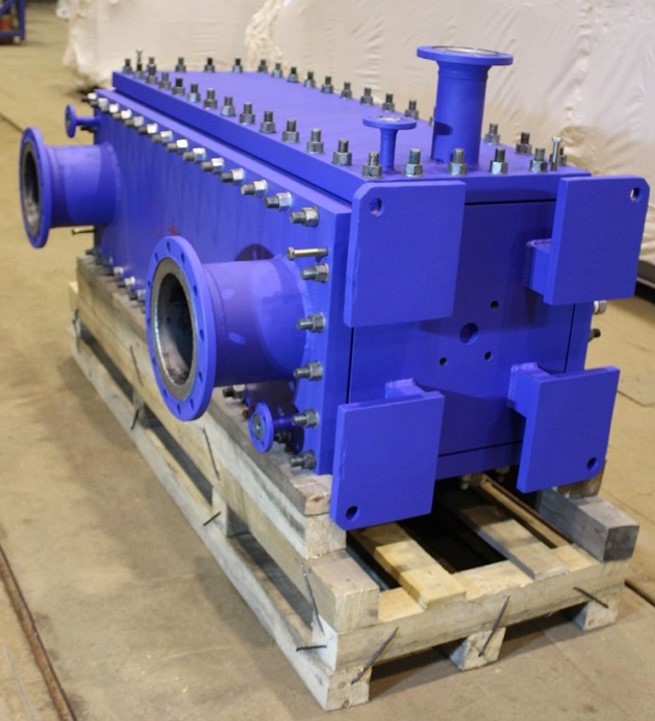

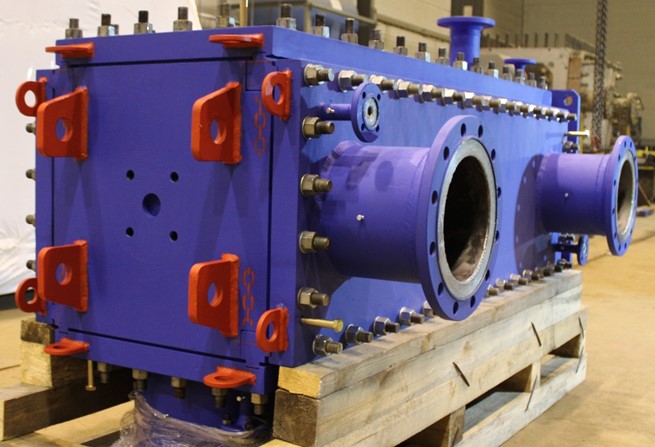

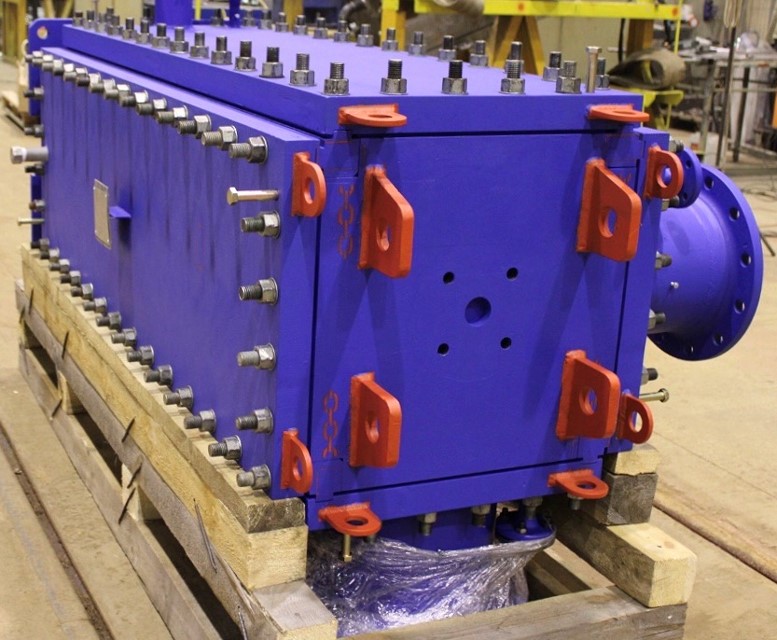

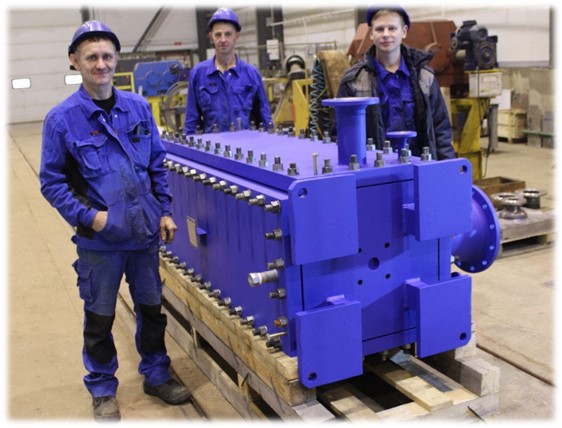

· выполнена покраска аппарата;
· подготовлены рекомендации по регулированию.
3. Особенности проекта
Верным решением было применить роликовую сварку, так как она имеет ряд преимуществ перед ручной:
· герметичный непрерывный шов;
· минимальная деформация деталей благодаря точному контролю зоны нагрева.
Технические характеристики
|
Параметр |
Сторона А (пар/конденсат)/Сторона Б (вода) |
|
Рабочее давление, (МПа) |
0,44/1,0 |
|
Расчетное давление, (МПа) |
0,5 / − 0,1; 1,1 / − 0,1 |
|
Давление при гидроиспытании, (МПа) |
0,78/1,71 |
|
Расчетная температура, ∘C |
200/200 |
|
Рабочая температура (вход/выход), ∘C |
170 / 95; 85 / 110 |
Общие параметры теплообменника
|
Параметр |
Значение |
|
Минимальная допустимая температура стенки, ∘C |
− 55 |
|
Материал корпуса / пластин |
12Х18Н10Т / AISI 316L / 09Г2С + плакировка AISI 316L |
|
Толщина пластин, мм |
1 (основные), 3 (плакировка) |
|
Количество пластин |
300 |
|
Число циклов нагружения |
Не более 1000 |
