ПОСТАВКА ЗИП К КОЖУХОТРУБНОМУ ТЕПЛООБМЕННИКУ Е‑1902
Нефтегазовая отрасль требует максимальной надежности, и компания «HESS» готова ее предоставить.
В рамках сотрудничества с нефтяной компанией из Республики Коми ГК «HESS» изготовила и поставила комплект запасных частей и комплектующих для теплообменника Е‑1902, включающий:

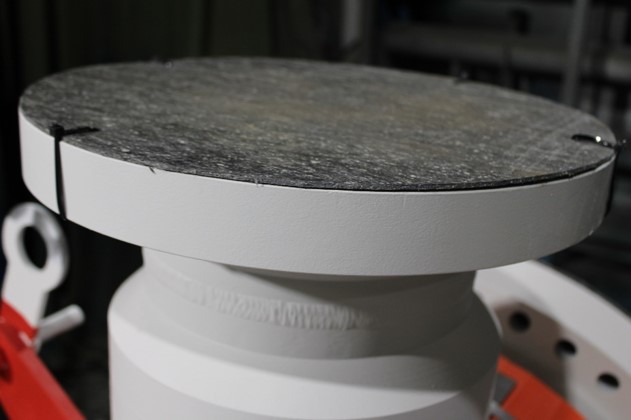

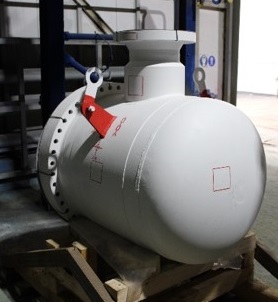

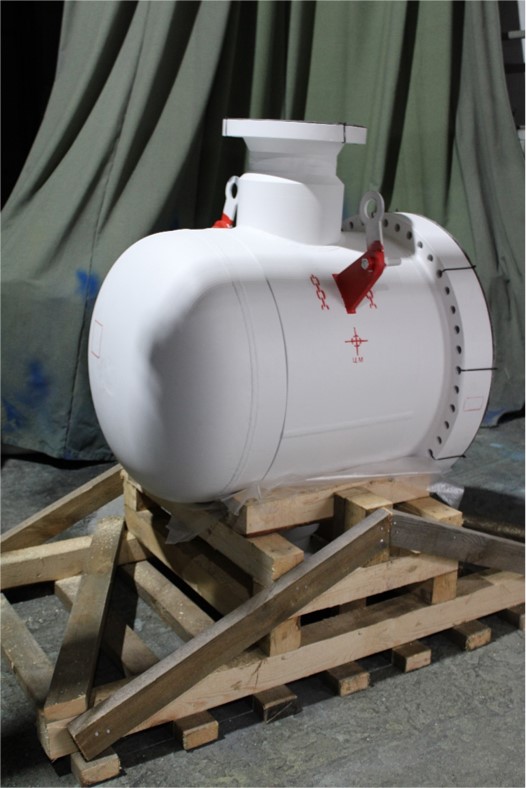

· распределительную камеру;

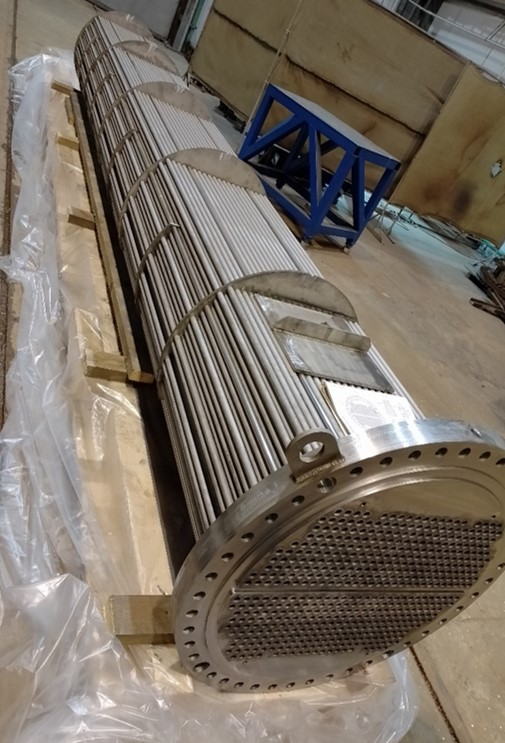

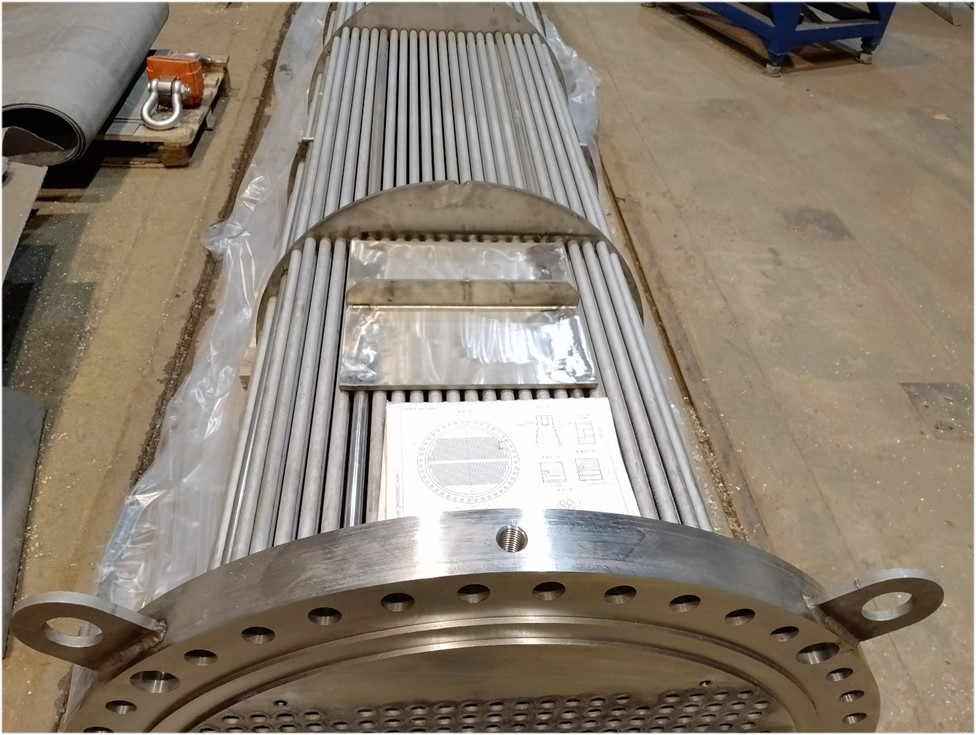

· трубный пучок для кожухотрубного теплообменника;
1. Задача
Заказчик обратился с запросом — изготовить отдельные части оборудования для импортного теплообменного аппарата Е‑1902 (подогреватель воды). В ходе обсуждения деталей стало ясно, что оригинальные комплектующие недоступны по ряду причин, поэтому необходимо точно воспроизвести нужные детали с соблюдением всех технических параметров исходного оборудования.
2. Реализация
Специалисты «HESS» подобрали оптимальный материал для U-образных трубок — сталь ASTM A789. Это позволило воспроизвести трубный пучок, полностью соответствующий исходному. Корпус изготовили в соответствии с согласованным аналогом из материала 13ХФА.
Технические характеристики
|
Характеристика |
Значение |
|
Рабочее давление |
0,47 МПа |
|
Расчетное давление |
3,9 МПа |
|
Гидр. испытания на прочность |
5,2 МПа |
|
Расчетная температура стенки |
– 46 / 265 °C |
|
Рабочая температура |
31,1 / 60 °C |
|
Минимально допустимая температура стенки |
– 46 °C |
|
Материал корпуса |
13ХФА |
|
Прибавка для компенсации коррозии (эрозии) |
3 мм |
|

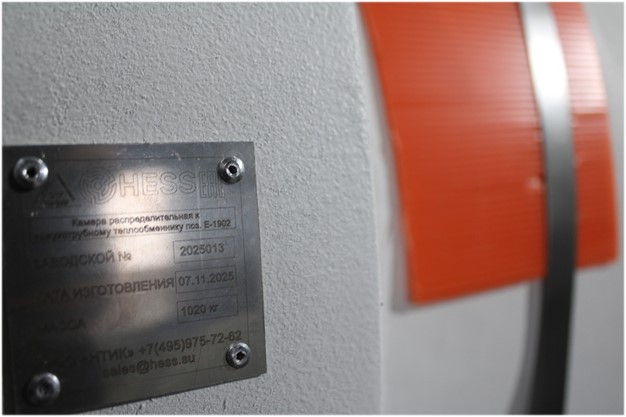

Камера распределения |
1020 кг |
|
Трубный пучок |
2500 кг |
|
Число циклов нагружения |
не более 1000 |
|

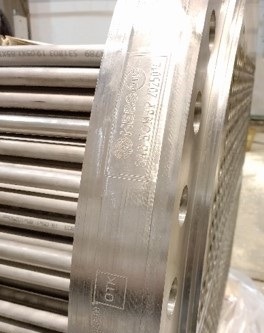

Решетка трубная (количество) |
1 шт. (материал — ASTM A182) |
|
Трубки U-образные (количество) |
252 шт. (материал — ASTM A789) |
|
Перегородки (количество) |
9 шт. (материал — ASTM A240) |
3. Результат
Команда инженеров «HESS» продемонстрировала высокий профессионализм, успешно решив задачу по изготовлению и поставке ЗИП для теплообменника Е‑1902. Были выполнены не только все технические требования заказчика, но и учтены особенности эксплуатации оборудования в конкретных условиях.
