КОЖУХОПЛАСТИНЧАТЫЙ ТЕПЛООБМЕННИК РТ К1 ИДЕНТИЧНОЙ КОНСТРУКЦИИ ДЛЯ ГАЗОДОБЫВАЮЩЕГО ПРЕДПРИЯТИЯ
Износ оборудования — неизбежный процесс, но его последствия можно минимизировать. ГК HESS не просто заменяет изношенное оборудование — мы помогаем заказчикам оптимизировать затраты и поддерживать бесперебойную работу производства.
1. Потребность заказчика
На одном из объектов подготовки углеводородного конденсата западносибирского газодобывающего предприятия в эксплуатации находился теплообменник типа «конденсат–конденсат», предназначенный для нагрева углеводородного конденсата потоком деэтанизированного конденсата перед подачей в колонну.
Оборудование работало в условиях переменных технологических режимов, характерных для объектов УКПГ, включая циклические колебания давления и расхода среды. В процессе длительной эксплуатации аппарат утратил герметичность, что потребовало проведения технического анализа и последующей проработки решения по восстановлению работоспособности узла.
2. Решение

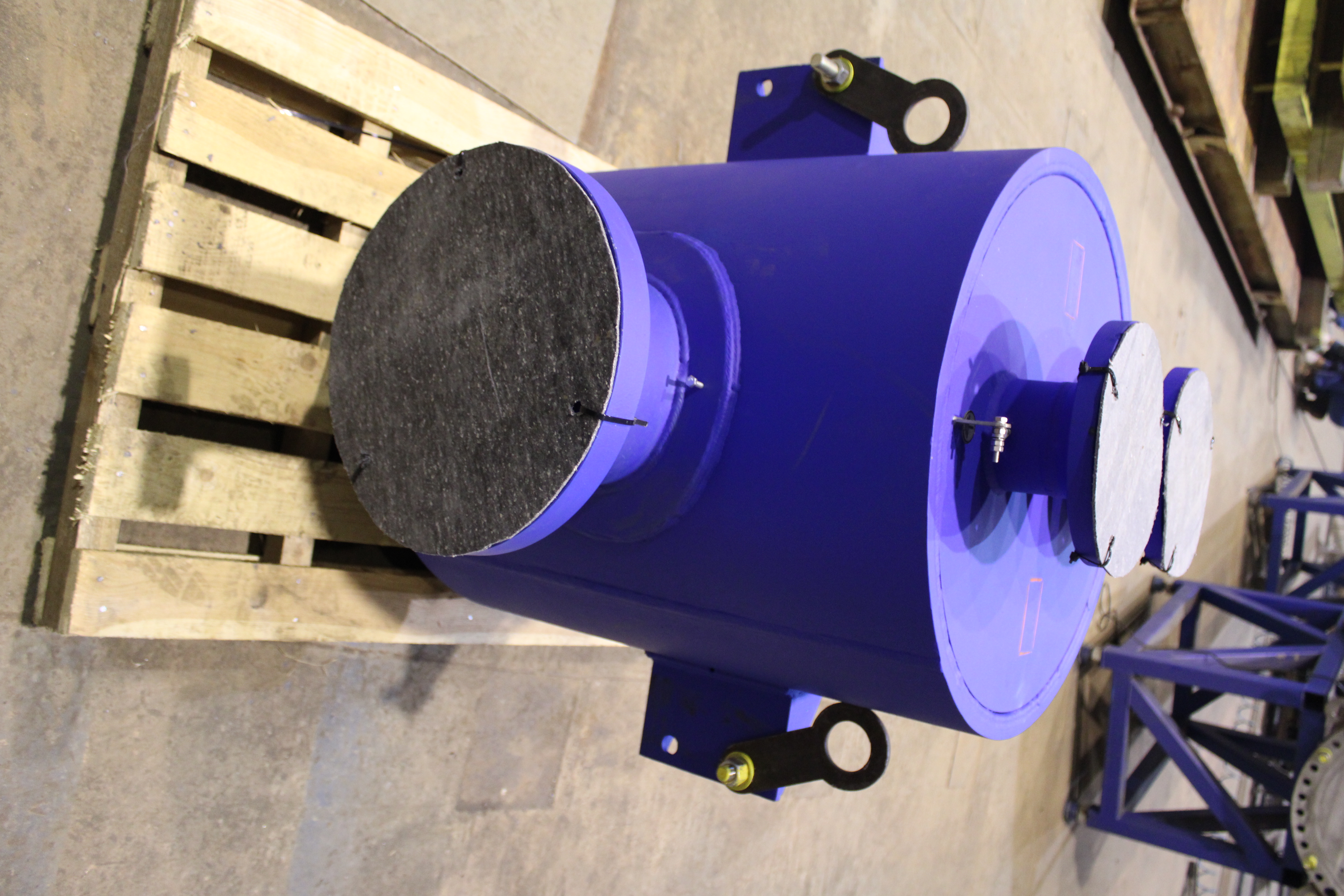

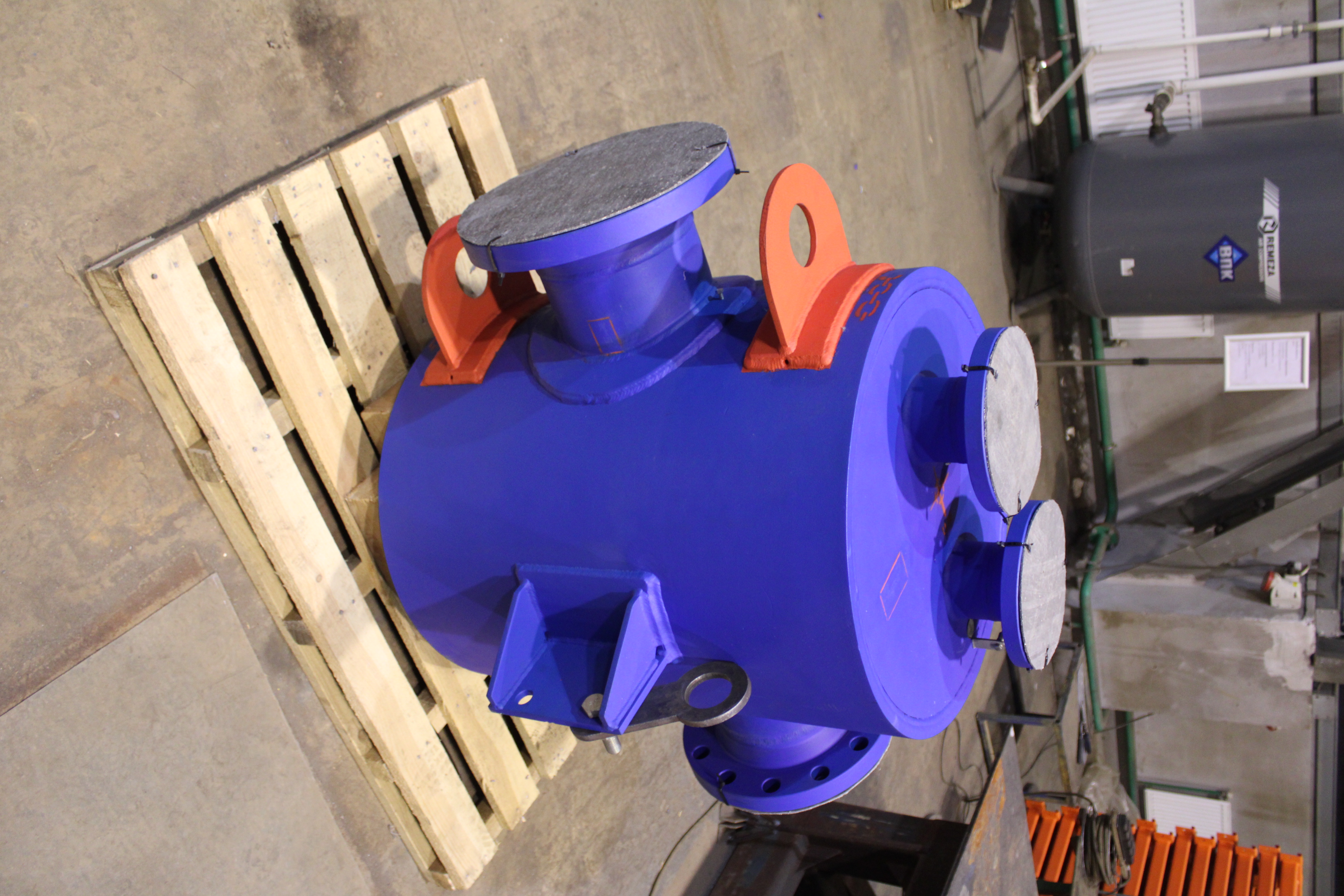

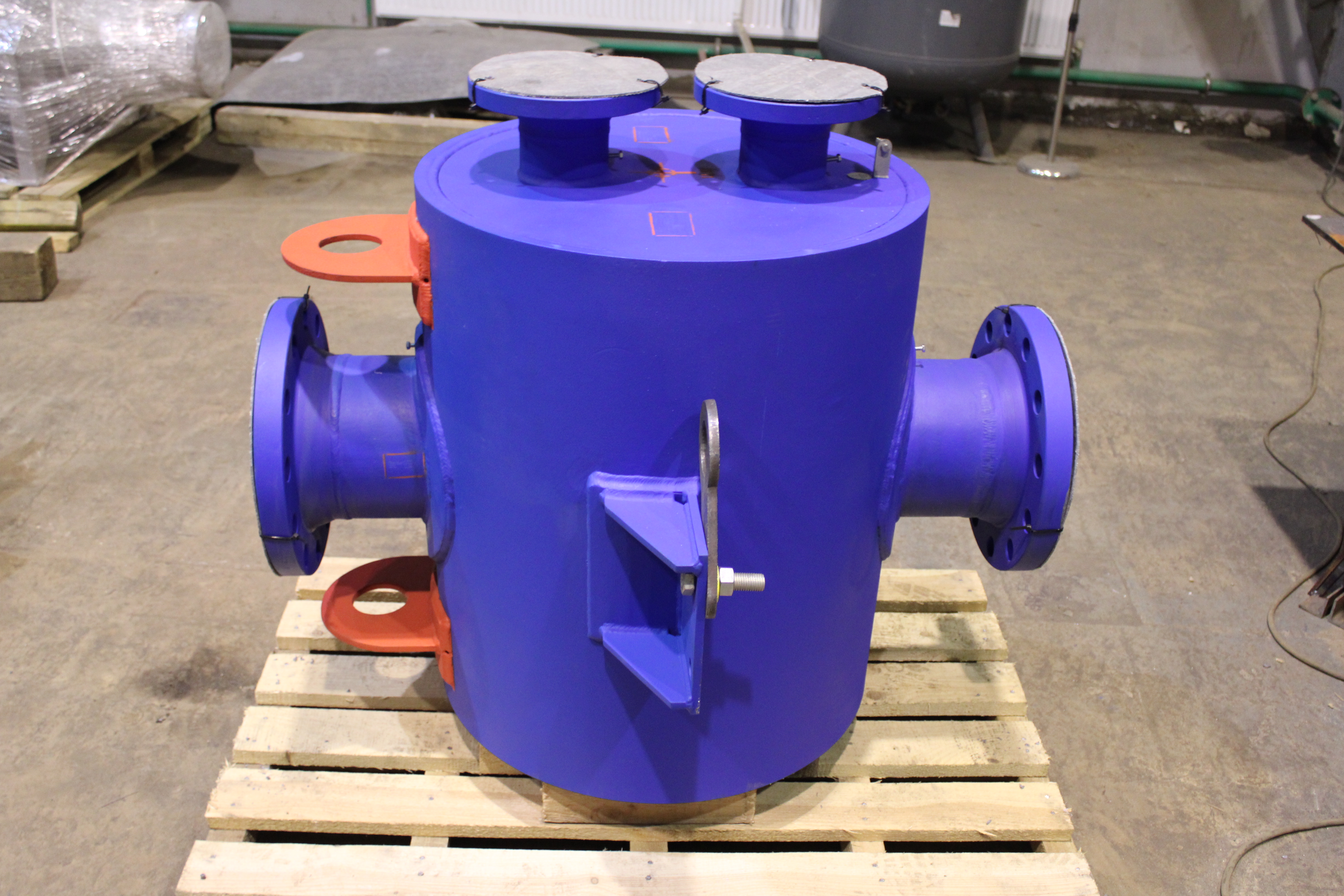

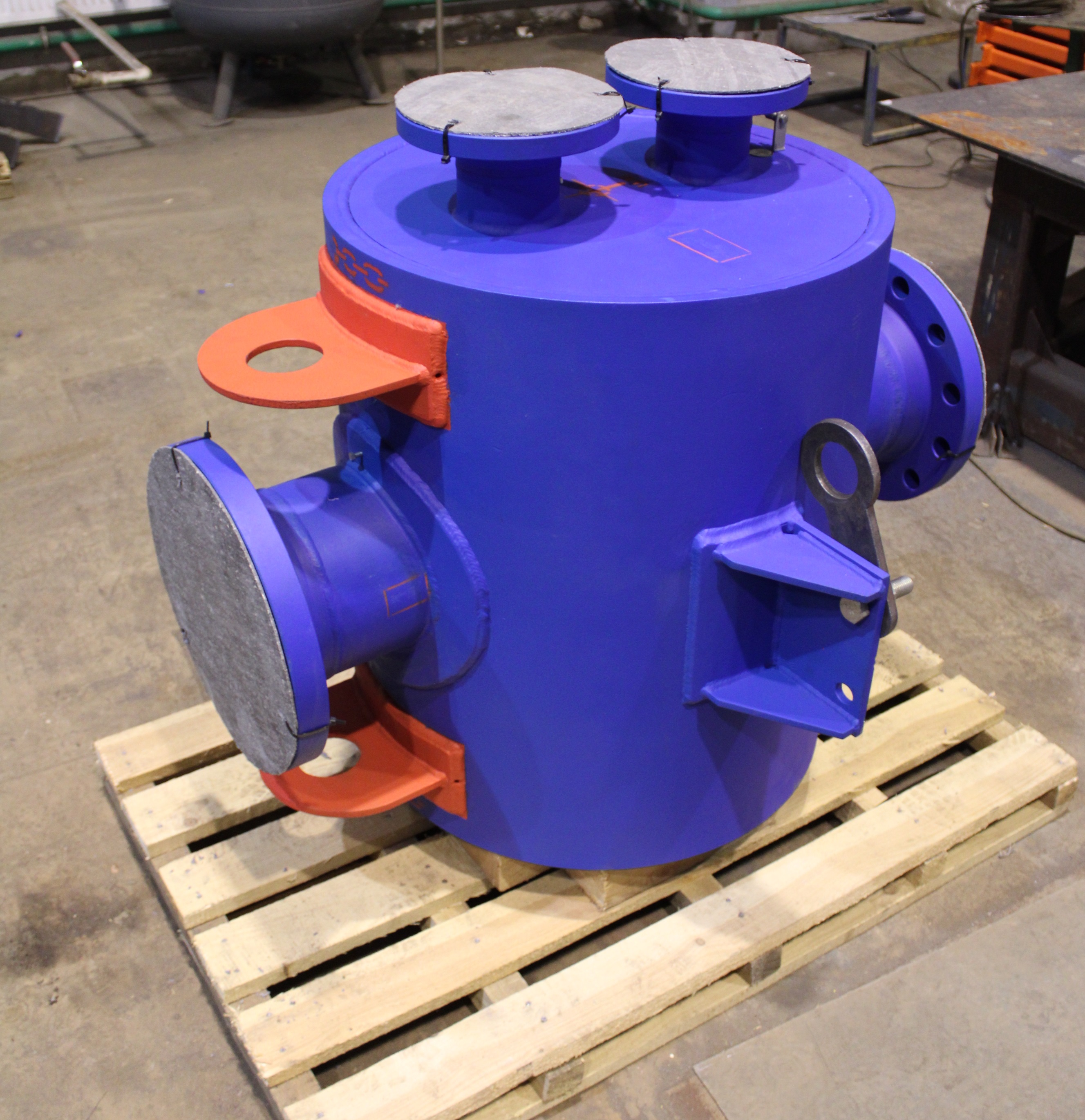

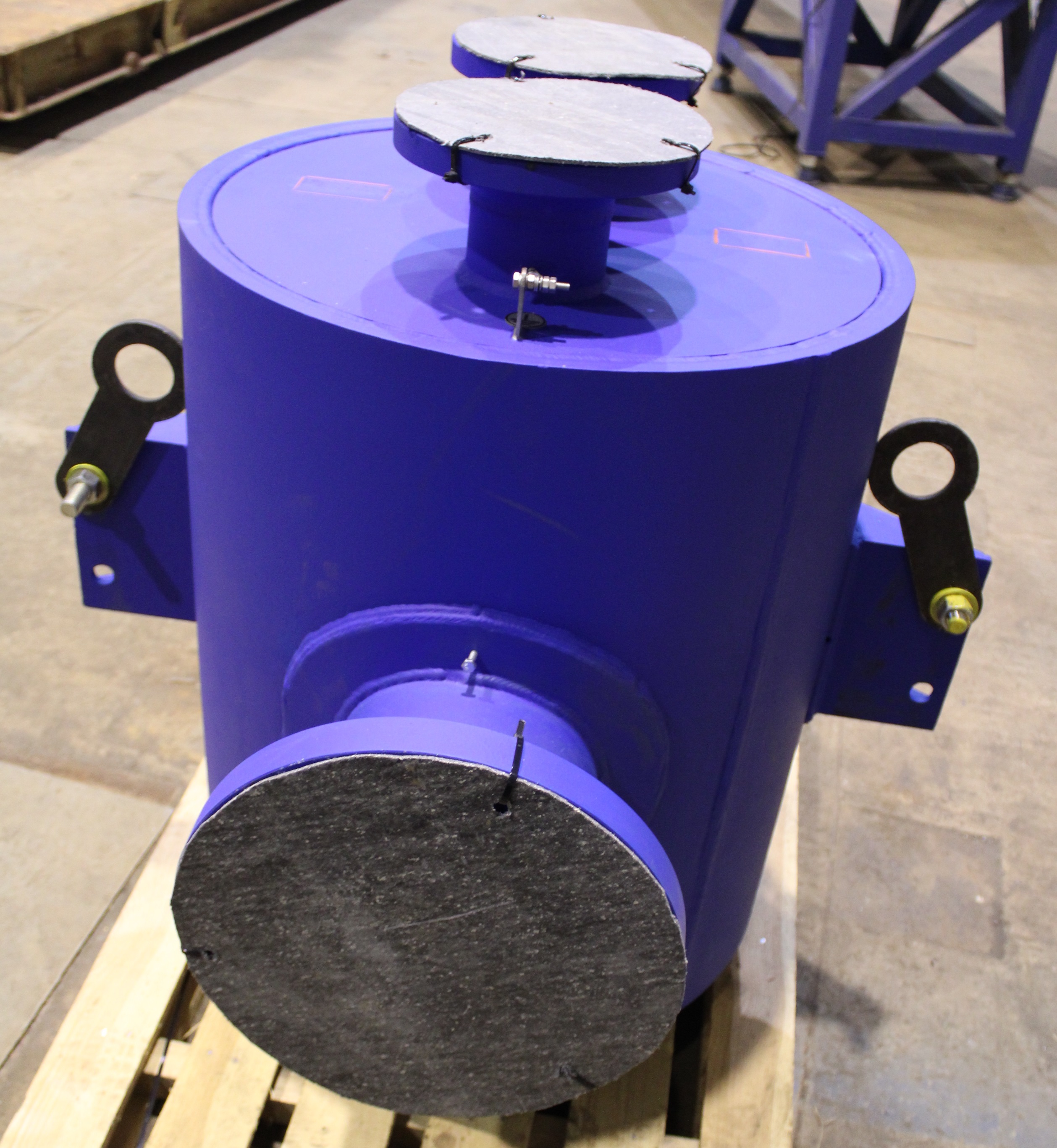

Изготовлен аппарат, полностью соответствующий исходной модели. В результате корректировки конструкции корпус аппарата претерпел незначительные изменения, при этом все исходные параметры были сохранены.
3. Особенности проекта
Одной из ключевых особенностей реализованного проекта стало увеличение толщины пластины до 1,5 мм. Это решение:
· существенно повысило надежность оборудования в условиях интенсивной эксплуатации;
· увеличило срок службы оборудования;
· не нарушило совместимость с прочими элементами системы.
Технические характеристики
| Параметр | Греющая сторона (пластины) | Охлаждающая сторона (кожух) |
|---|---|---|
| Тип конденсата | Конденсат деэтанизированный (поток 21–23) | Конденсат газовый (поток 19–20) |
| Тепловая мощность | 1853,8 kW | 1853,8 kW |
| Массовый расход | 64 495 кг/ч | 73 353 кг/ч |
| Температура на входе | 138,28 °C | 9,12 °C |
| Температура на выходе | 96,74 °C | 45,09 °C |
| Потери давления | 30 кПа | 7 кПа |
| Рабочее давление (изб.) | 2,75 МПа | 2,79 МПа |
| Масса устройства | 1050 кг |
