ИМПОРТОЗАМЕЩЕНИЕ: ПОСТАВКА ТЕПЛООБМЕННИКА РТ К4 ДЛЯ ЭЛЕКТРОЭНЕРГЕТИЧЕСКОГО СЕКТОРА
В сфере промышленного оборудования каждая деталь имеет значение, поэтому реализация сложных технических задач требует высокого профессионализма и тщательного подхода на всех этапах.
1. Потребность заказчика
Заказчик столкнулся с необходимостью замены теплообменного аппарата по двум причинам:
· поломка оборудования, эксплуатировавшегося с 2013 года;
· прекращение деятельности компании Funke на российском рынке;
Паро‑водяной конденсационный теплообменник нагревает этиленгликоль — теплоноситель антиобледенительной системы КВОУ (комплексной воздухоочистительной установки). Подогрев воздуха, поступающего через осевой компрессор, предотвращает образование наледи на фильтрах системы.
2. Решение

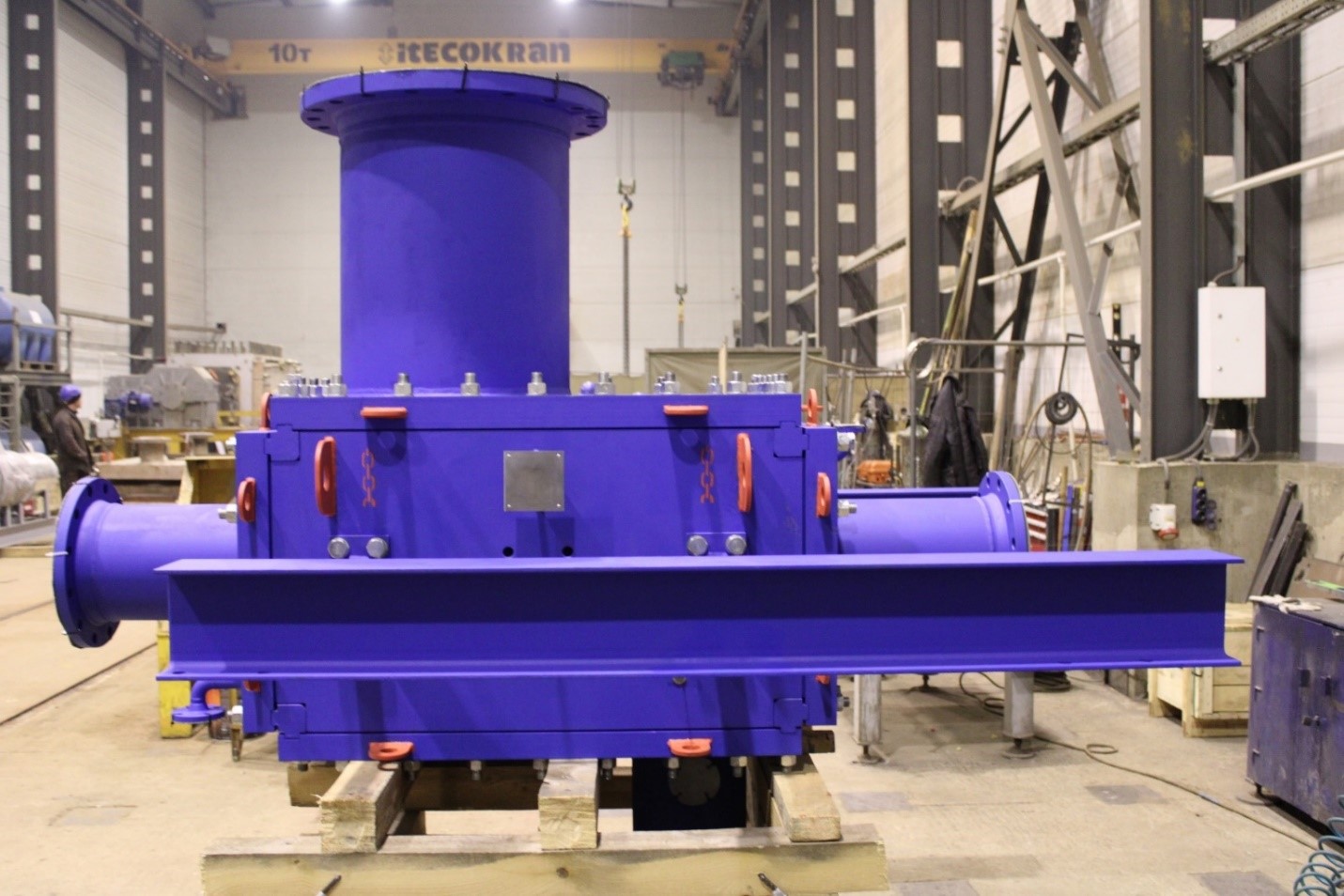

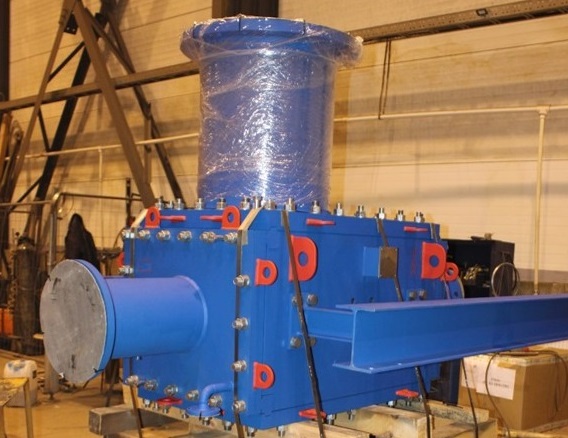

ГК HESS предложила теплообменный аппарат, полностью соответствующий присоединительным размерам (Ду500 и Ду250).
3. Особенности и преимущества
Ключевые преимущества решения:
· конструкция минимизирует изменения в существующей обвязке установки и исключает необходимость согласования с Ростехнадзором (по трубопроводу подачи пара Ду500);
· соответствие техническим параметрам оригинального аппарата;
· компактный вариант исполнения — упрощает монтаж и ввод в эксплуатацию в стесненных условиях;
4. Детали проекта
Теплообменный аппарат предназначен для использования в электроэнергетике — на электростанциях и энергоустановках для эффективного контроля температурных режимов работы оборудования.
Технические характеристики
|
Характеристика |
Значение |
|
Рабочее давление |
1,1 МПа |
|
Расчетное давление |
1,1 МПа |
|
Пробное давление |
1,2 МПа |
|
Расчетная температура |
250 °C |
|
Минимальная допустимая температура стенки под расчетным давлением |
– 30 °C |
|
Минимально допустимая температура стенки |
– 46 °C |
Этиленгликоль 61%
|
Характеристика |
Значение |
|
Рабочее давление |
1,4 МПа |
|
Расчетное давление |
1,4 МПа |
|
Пробное давление |
1,8 МПа |
|
Расчетная температура |
150 °C |
|
Минимальная допустимая температура стенки под расчётным давлением |
– 30 °C |
|
Материал пластин |
316L |
|
Материал корпуса |
09Г2С |
|
Вес |
3200 кг |
